硅片襯底上為什么要做外延？

2024-06-27 09:43
在半導體產業鏈中，特別是第三代半導體（寬禁帶半導體）產業鏈中，會有襯底及外延層之分，那外延層的存在有何意義？和襯底的區別是什么呢？
襯底（substrate）是由半導體單晶材料制造而成的晶圓片，襯底可以直接進入晶圓制造環節生產半導體器件，也可以進行外延工藝加工生產外延片。襯底是晶圓（把晶圓切開，就可以得到一個個的die，再封裝好就成為傳說中的芯片）最底下（其實芯片的最底部一般還會鍍上一層背金，用做“地”連通，但是是在后道工序中制作的），承載整個支撐作用的底座（芯片里的摩天大樓就是建立在襯底之上的）。
外延（epitaxy）是指在經過切、磨、拋等仔細加工的單晶襯底上生長一層新單晶的過程，新單晶可以與襯底為同一材料，也可以是不同材料（同質外延或者是異質外延）。
由于新生單晶層按襯底晶相延伸生長，從而被稱之為外延層（厚度通常為幾微米，以硅為例：硅外延生長其意義是在具有一定晶向的硅單晶襯底上生長一層具有和襯底相同晶向的電阻率與厚度不同的晶格結構完整性好的晶體），而長了外延層的襯底稱為外延片（外延片=外延層+襯底）。器件制作在外延層上展開。

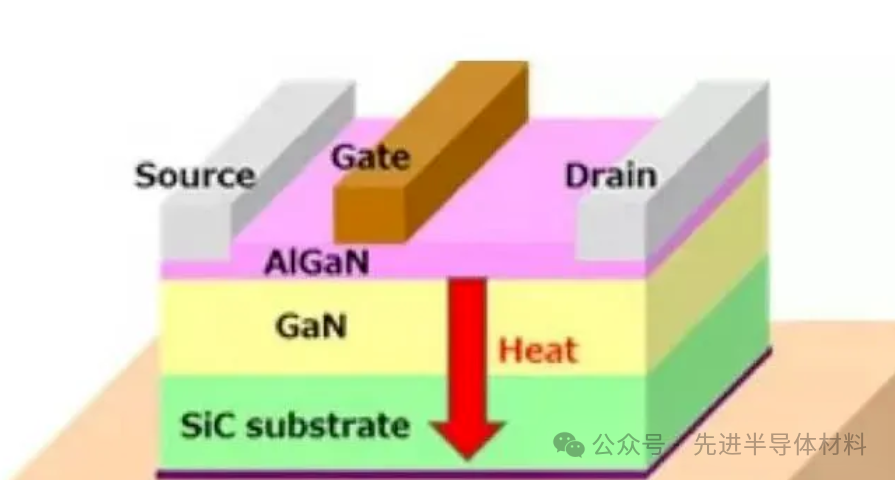

圖片

外延分為同質外延和異質外延，其中同質外延是在襯底上生長與襯底相同材料的外延層，同質外延的意義在哪兒？——提高產品穩定性和可靠性。雖然同質外延是生長與襯底相同材料的外延層，雖然材料相同，但可以提升晶圓表面的材料純度和均勻度，通過外延處理的襯底，相比于機械拋光的拋光片，其表面平整度高、潔凈度高、微缺陷少、表面雜質少，因此電阻率更加均勻，對于表面顆粒、層錯、位錯等缺陷也更容易控制。外延不僅僅提高了產品的性能，也能保證產品的穩定性和可靠性。
硅片襯底上再做一層硅原子外延，這樣做有什么好處呢？在CMOS硅工藝中，晶圓襯底上進行外延生長（EPI，epitaxial）是一項非常關鍵的工藝步驟。
1. 提高晶體質量
初始襯底缺陷和雜質：晶圓襯底在制造過程中可能會有一定的缺陷和雜質。外延層的生長可以在襯底上生成一個高質量、缺陷和雜質濃度低的單晶硅層，這對于后續的器件制造非常重要。均勻的晶體結構：外延生長可以保證一個更均勻的晶體結構，減少襯底材料中的晶界和缺陷的影響，從而提高整個晶圓的晶體質量。
2. 改善電氣性能
優化器件特性：通過在襯底上生長外延層，可以精確控制硅的摻雜濃度和類型，優化器件的電氣性能。例如，外延層的摻雜可以精確調節MOSFET的閾值電壓和其他電學參數。減少漏電流：高質量的外延層具有較低的缺陷密度，這有助于減少器件中的漏電流，從而提高器件的性能和可靠性。
3. 支持先進工藝節點
縮小特征尺寸：在更小的工藝節點（例如7nm、5nm）中，器件特征尺寸不斷縮小，要求更加精細和高質量的材料。外延生長技術能夠滿足這些要求，支持高性能和高密度的集成電路制造。提高抗擊穿電壓：外延層可以設計成具有較高的抗擊穿電壓，這對于制造高功率和高電壓器件非常關鍵。例如，在功率器件中，外延層可以提高器件的擊穿電壓，增加安全工作范圍。
4. 工藝兼容性和多層結構
多層結構：外延生長技術允許在襯底上生長多層結構，不同層次可以具有不同的摻雜濃度和類型。這對于制造復雜的CMOS器件和實現三維集成非常有幫助。兼容性：外延生長工藝與現有的CMOS制造工藝高度兼容，容易集成到現有的制造流程中，不需要大幅度修改工藝線路。



來源：先進半導體材料
